高爐噴煤自動化解決方案

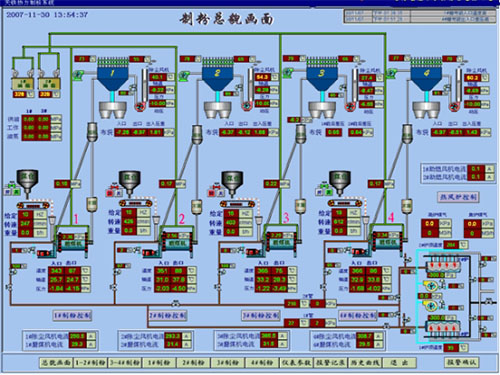

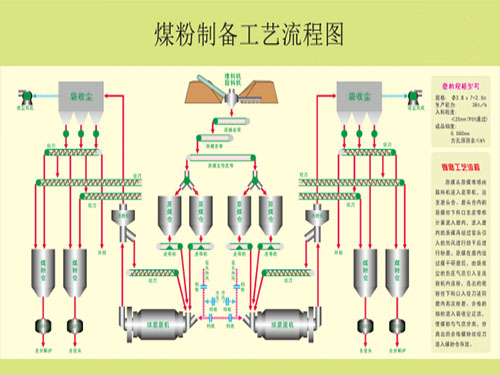

本工程的基礎自動化控制系統在工藝上分成3個控制子系統：煤粉制備系統2套和煤粉噴吹系統1套。3個系統之間的通訊用西門子的數據網絡通訊技術(工業以太網) 實現。系統的各類電源采用在UPS電源基礎上的集中供配制，實用并便于維護管理。系統網絡層分兩級：(1)標準以太網服務器控制方式，方便地實現遠程操作和網絡擴展；(2)現場總線實現現場與系統的統一。

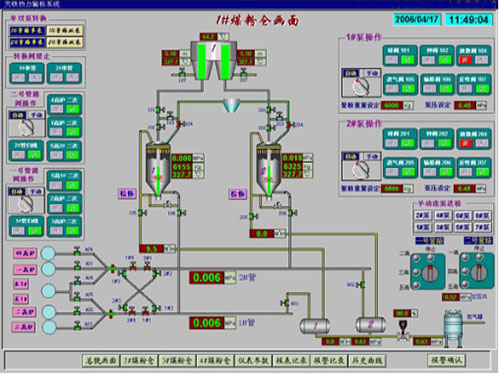

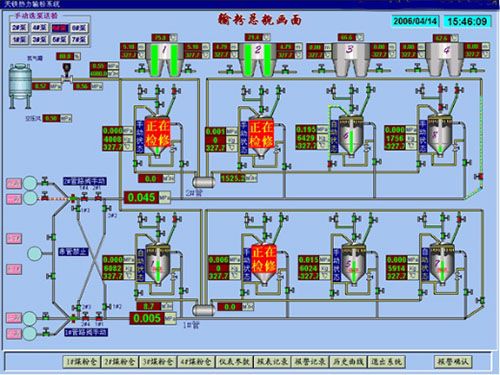

煤粉噴吹系統主要工藝過程如下：在一個塔式結構的噴煤車間內裝有三套噴吹系統，分別向3座高爐噴吹煤粉。噴吹系統包括了一個煤粉倉和每個噴吹系統的兩個噴吹罐。煤粉制備車間制成的煤粉經布袋收粉器后， 經鎖氣器進人煤粉倉。從煤粉倉(PCS B) 送出的煤粉交替地加人各個噴吹罐，然后通過噴吹罐主管和分配器用氣力將煤粉送進高爐風口。
噴吹罐自動進行加料和充壓等，輪流連續不斷地向高爐噴吹煤粉。噴吹罐的輪換程序是從噴吹罐1#到噴吹罐2#，然后再返回到1#。當一個噴吹罐到達低位重量值時，控制系統將自動啟動另一個噴吹罐。被啟動的噴吹罐必須在正在噴吹的罐到達最小重量設定值之前已經裝好煤粉，充好壓，處在等待噴吹狀態。最小重量設定值信號同時也在線設定在下一個罐上，以便能達到平穩地轉換。
每個噴吹罐底部到流化錐體能幫助煤流穩定地沿著主管到分給各風口的分配器。
煤粉噴吹系統主要工藝裝置和設備如下：噴吹罐裝煤閥門控制；噴吹罐放散閥控制，充壓控制流化調節控制；二次風調節控制，管道防堵集中控制。
主要案例：
武安東山鋼鐵高爐噴煤控制系統
河北普陽鋼鐵450高爐噴煤系統
天鐵集團熱力廠高爐噴煤控制系統
