余熱回收利用自動化系統
項目簡介：
余熱鍋爐是利用工業中燃燒排放的煙氣中的余熱加熱蒸汽輪機系統的給水,使其產生高溫高壓的水蒸汽,進而輸送到用戶使用,大大提高了能源的利用率。余熱鍋爐的控制重點在于對蒸發區的控制,其具有分布參數、兩相流動、非線性及復雜的耦合性等特點。
系統功能：

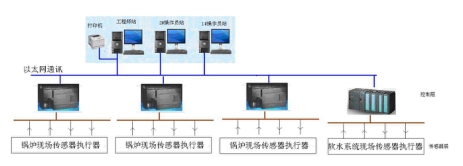

一、整套控制系統的主要控制范圍包括：
鍋爐本體控制系統：鍋爐水位控制、煙氣系統控制、加藥裝置、鍋爐安全保護等；鍋爐輔機公用控制系統：除氧控制、脫鹽水箱、振打裝置控制箱、爆破清灰等機組控制。
1）采用全自動智能控制系統，實現鍋爐及其附屬設備的集中顯示。具有遠程實時過程顯示與數據打印功能。
2）每臺鍋爐都采用一套獨立控制系統
3）與第三方電控柜的連鎖采用硬件連鎖方式（無源觸點）。
4）鍋爐本體的所有PID控制通過PLC本身完成；除氧器自動方式的所有PID控制通過PLC本身完成，手動方式采用調節儀表完成，保證PLC出現故障時正常手動操作使用。
5）所有的模擬量檢測點必須直接進PLC模塊，該模塊的測量類型可以通過量程模板改變。
6) 閥門及執行機構、壓力、流量、溫度選用國產優質品牌產品；并遠程傳到DCS控制系統進行在線監控；
7）電器元件選用優質品牌產品電器元件，柜體采用標準GGD柜體；
8）除氧控制系統集成到其中一套余熱鍋爐的控制系統中；
9) 鍋爐水位和除氧器液位及脫鹽水箱水位采用工業閉路電視監控。
二、人機界面操作方式：
余熱鍋爐采用智能化電腦顯示屏作為人機界面，配有多級全中文菜單，并具有余熱鍋爐運行狀態模擬圖形顯示功能及漢字?jǐn)?shù)字顯示功能，能實時顯示余熱鍋爐的各種參數和電機、閥門運行狀態：如鍋爐液位的變化狀態、各運轉設備（水泵，加藥泵等）的運行狀態。多級彈出式全中文菜單含有以下子目錄菜單：運行狀態系統圖，故障原因分析表，維修指南，操作說明書，歷史故障及故障原因記錄（黑匣子），系統設置和電器測試等等。操作非常簡單方便，無論文化水平高低，均能很快了解掌握。
三、參數達到控制目標時的待機自恢復功能和“軟著陸”功能：
蒸汽余熱鍋爐在蒸汽壓力高時具有自動開啟汽包排空功能和壓力低時自動關閉汽包排空功能；并具有蒸汽壓力接近設定壓力時提前自動開啟主汽門，低于預定壓力時關閉主汽門。設計這種功能我們稱之為“軟著陸”，既減小了對余熱鍋爐的熱沖擊，又節約了寶貴的熱能，降低了運行成本。
四、聯鎖保護功能全面，系統高度可靠：
智能余熱鍋爐具有多種聯鎖保護功能：極低（高）水位報警聯鎖保護；超壓報警聯鎖保護；水泵，加藥泵過載聯鎖保護等。
五、多級系統設置保護口令，防止誤操作：
智能余熱鍋爐全自動控制系統具有三級系統設置保護口令：
用戶操作級：用戶可根據運行需要直接設置，并進行相應的參數修改，部分參數修改只有停爐條件下才能有效。
系統管理級：只有掌握密碼的管理人員才能有權力進行查尋和修改。
工廠程序級：只有掌握密碼的工廠程序設計人員才能有權力進行查尋和修改。有效防止誤操作。
